Évacuations et traitement des eaux

Agrément de la Micro Station d’épuration Diamond WPL DMS2

Petit aparté sur cette micro station après un an d'utilisation. Le problème majeur est l'agrément à ce jour de cette micro station. En effet nous en savons pas si cette dernière va être bien tôt agréée par l'Etat Français. Cependant la norme CE figurant sur cette MS est la norme de base pour recevoir l'agrément donc en gros nous en devrions pas être inquiété au sujet de l'agrément. Et concernant le SPANC voici une citation d'une personne sur un forum qui résume leur rôle et la situation : ... Sachez que les services SPANC n'ont en réalité qu'un rôle de conseil et que si votre installation n'a pas un caractère polluant, aucune poursuite ne peut être faite contre vous, conformément à la norme NF EN 12566-3 concernant le rejet en milieu naturel. Bien sûr,vous essuyerez une motion de non conformité de la part des services SPANC, mais ne pourrez être inquiété, charge à eux de prouver par la suite le caractère polluant de votre installation. Sachez que vous êtes dans votre bon droit de choisir ce que bon vous semble dans la mesure où vous êtes propriétaire de votre sol jusqu'à 10 m de profondeur. Il existe des stations individuelles de grandes qualités dont les industriels vous couvrent par leur RC professionnelle tant le bon fonctionnement de leur produit est indéniable. Vous en passez alors par un contrat d'exploitation qui, sur le long terme, ne vous coûte pas plus cher qu'un assainissement traditionnel et vous déresponsabilise totalement en cas de pollution éventuelle qui serait lié à un dysfonctionnement de leur système. Voilà en gros, sinon j'ai contacté directement WPL pour avoir de l'info et voici le mail que j'ai reçu : Good morning Mr, Thank you for your continued interest. WPL is delighted that you are happy with your Diamond treatment plant. The plant has completed the testing and the documents are with the ministry for the final approval. At this stage we have done all we can, and it is down to the ministry for a decision. As soon as we have any news I will let you know. Kind regards Kate Smith Sales Office Representative WPL Limited  Voilà donc plus qu'à attendre que les documents passent l'étape du ministère...


Raccordement des gouttières, arrivée d’eau et prise de terre

Nous avons mis en place les regards et enterré tous les tuyaux qui achemineront l'eau dans notre réserve de 3000l. Si l'un d’entre vous à des conseils sur les systèmes de pompes, je suis preneur car cela va du simple au tripe en terme de tarifs. Nous en avons aussi profité pour passer notre futur arrivée d'eau vers la maison et prévu un départ d'eau pour le bas du terrain. En creusant l'arrivée d'eau nous avons découvert que cette maison possédait une terre, a tester donc...


Raccordement des WC

Mise en place des tranchées, on enterre les tuyaux avec une version renforcée pour permettre le passage d'une voiture. Ensuite j'ai agrandi le passage pour le tuyau d'évacuation et nous avons raccordé le tout à la micro-station. Nous avons ensuite rebouché les tranchées. Ce qui nous donne pour finir :


Micro-station d’épuration WPL Diamond DMS 2 – Installation 2nde partie

Pour finaliser notre installation il faut raccorder le moteur au tableau et à micro-station. Nous avons donc creusé des tranchées dans lesquels nous avons passé des fourreaux, dans ces derniers passe notre électricité et tuyaux. On peut voir sur la dernière photo le regard situé en sortie afin de permettre le contrôle des eaux en sortie de micro-station.


Le puisard

Pour finir cette chaîne de stockage et traitement des eaux, il fallait envoyer tout ça quelque part. Le puisard est une série de trois anneaux percés de tous les cotés et entourés de cailloux de diverses tailles, cela permet la diffusion dans le sol de l'eau qui sortira de la filière d'assainissement et de la cuve à eaux. Nous avons donc la micro-station qui va dans le puisard ainsi que le débordement de la cuve des eaux de pluies.


Réserve d’eau

Ce n'était pas prévu mais nous avons finalement enterré une cuve de 3000l afin d'y récupérer les eaux de pluies. Cela sera toujours utile. Plutôt que de  dépenser une fortune dans un bac "spécial" récupération des eaux de pluies, sachant que nous allons l'utiliser uniquement pour arroser le jardin, laver la voiture, etc... Nous avons opté pour une simple fosse toutes eaux en béton. Je recherche maintenant un système de pompe.


Micro-station d’épuration WPL Diamond DMS 2 – Installation 1ère partie

Bon, nous y sommes, mise en place de la micro-station. Le week-end a été long ! Etape 1 : On creuse ! Etape 2 : On tapisse le fond de concassé bien tassé! Etape 3 : On descend la MS Etape 4 : On la remplit avec un peu d'eau , on commence à remblayer avec du petit gravier, on procède à la mise à niveau Etape 5 : On laisse couler l'eau et au fur et à mesure on continue de remblayer Voilà pour la première partie de l'installation, le week-end prochain, raccordement de tout ça.


Le marché de Noël

Pas grand chose de neuf si ce n'est que l'on se prépare pour le printemps avec des achats de matériaux. De quoi installer l'évacuation des eaux de pluies, ainsi que finir le mur intérieur de la grande maison.


Mise en place samedi! …Ha! ben NON !

Voilà c'est parti nous installons la micro-station samedi. Venez sur le site samedi un accès à la webcam sera dispo. Update : Bon malheureusement le terrain est gelé sur 30 cm aussi nous décalons la pose... Nous installerons la micro-station courant février/mars une fois le dégel passé.


Micro-station d’épuration… C’est parti!!

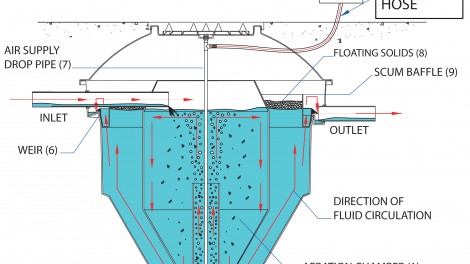

Voilà, nous avons franchis le pas, nous avons commandé notre micro-station! Donc finalement le choix c'est porté sur un modèle en cours d'agrément, et nous serons livré d'ici deux semaines. Pour résumer, cette micro-station implique tous les ans un contrôle et remplacement d'un filtre et tous les 3 à 5 ans, une vidange des boues. En ce qui concerne le SPANC je ne suis pas passé par eux compte tenu de leur manque d'entrain vis à vis d'une telle solution il y a un an... Je verrais bien quand ils viendront contrôler! En gros, ce qui s'était dit au sénat a bien été voté et les stations ayant la norme Européenne sont bien en cours d'agrément en France. Les chiffres Il s'agit donc du modèle DMS2 de chez WPL Diamond, la cuve fait : Diamètre extérieur : 1,85m Hauteur : 1,69m Poids vide : 120 Kg Volume total : 2271 L EH (Equivalent Habitant) : 1-6 DBO5 : 0,360 Kg/j Charge Hydraulique : 1200 L Consommation d'énergie maximale : 0,12 Donc la suite, la livraison et l'installation...
